中新运高铁轨道排架,轨排铺架工装生产厂家,丰富的加工制造经验,可提供多方位的技术支持,品质支持未来,诚信服务时代.

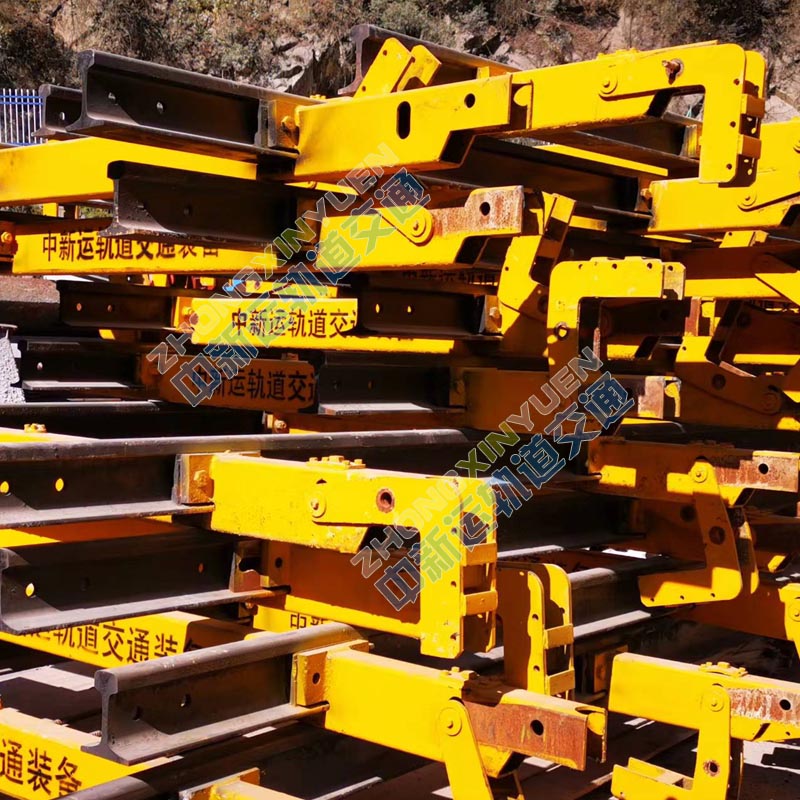

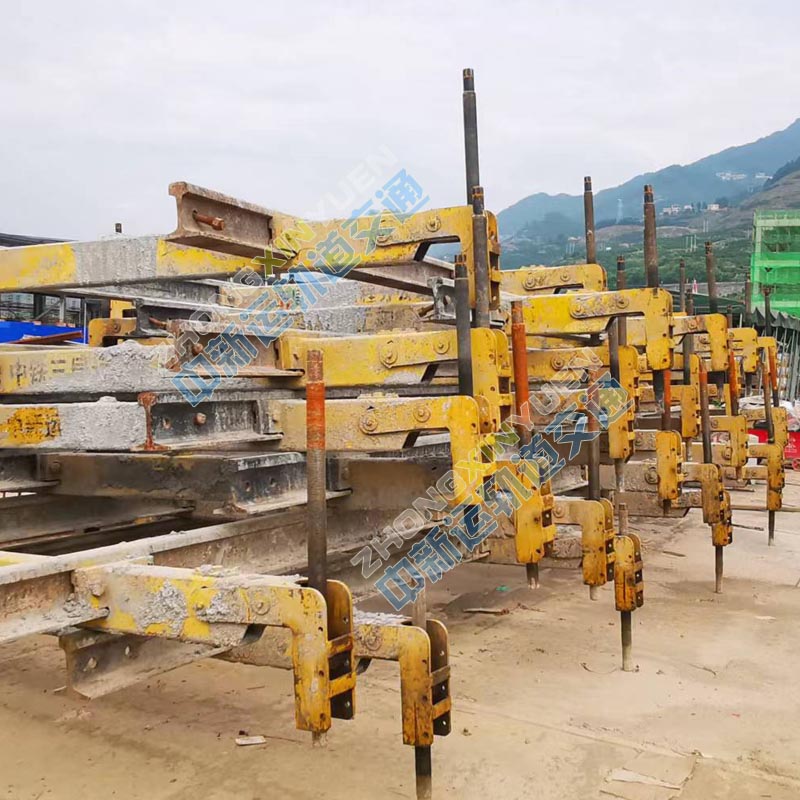

轨道排架：这是一种精度高、多功能无砟轨道轨排工装是一个工效高、成本低的施工工装

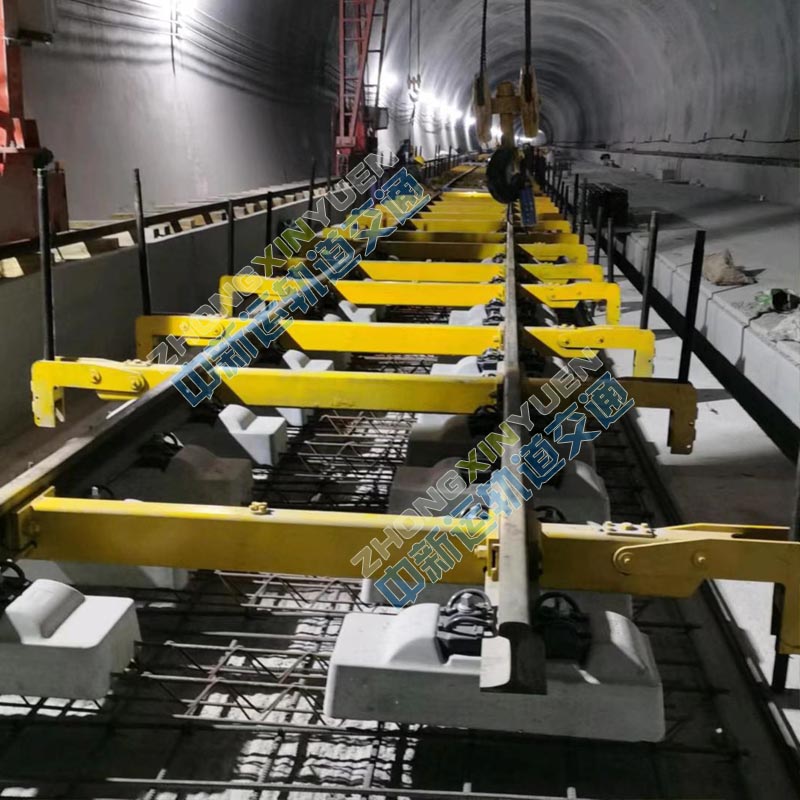

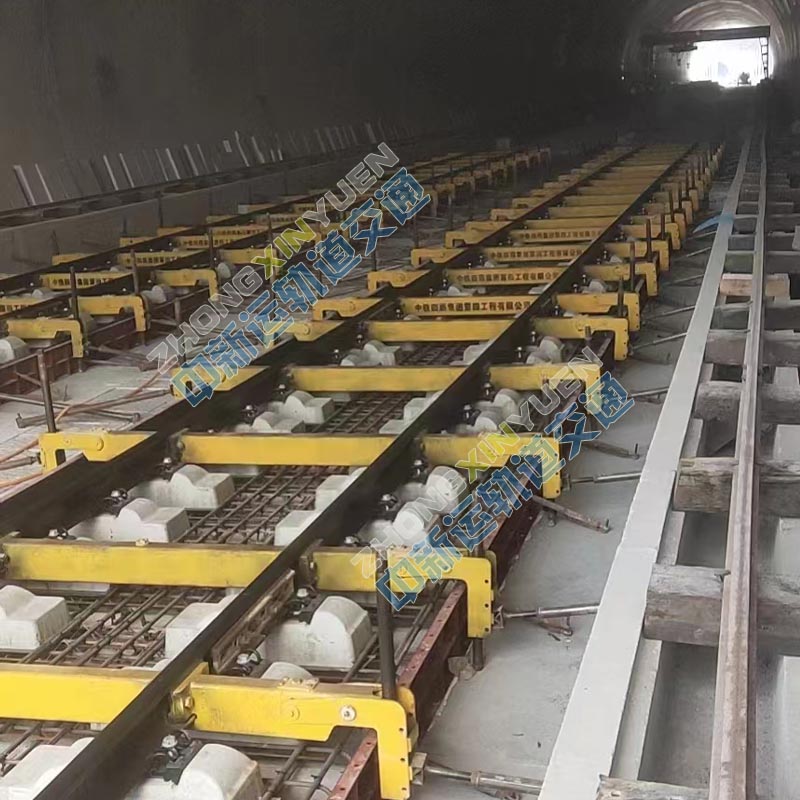

轨道排架针对双块式无砟道床施工设计，其整体结构将应铺轨道组件合成为框架式，集工具轨、轨面高低调节器、轨向调节器、模版为一体，用60kg/m钢轨和型钢制造。排架长度根据轨枕间距设计。高程调整螺栓根据要求可以再道床内外安装使用，轨排架各部尺寸和轨面高程按铺设60kg/m钢轨技术条件设计。轨排适用各种双块式无砟轨道曲线段，直线段、桥梁、路基，隧道的道床施工，满足铺设长轨的道床技术要求。
适用线路条件：线路平面R>= 1000m 线路纵面i<=30‰
轨道排架主要技术参数
1) 排架轨距 1435±0.5mm
2) 轨面调整量 430～860mm（超高值0～180mm）
3) 轨向调整量 左、右移动各80mm（轨向可无机调节）
4) 铺设轨枕类型 60kg/m轨道双块式轨枕
5) 铺设道床宽度 2800mm（可按施工要求订制）
6) 螺杆竖向调整角度 ±18度（无机调节）
轨排铺设技术参数
1) 接头轨缝宽度 6～10mm
2) 接头钢轨错牙 ≤0.5mm
3) 轨面高程、轨距、高低、水平、轨向等调整指标，执行有关客专技术规范。
产品：铺架工装系列：钢轨支撑架、钢轨单渡线支撑架、交叉渡线支撑架、调轨支架地面段支撑架、调轨支架地下段支撑架、道岔短轨架、纵向轨枕支撑架头、轨排斜支撑、钢支墩、钢模板、圆形水沟模板、浮置板中心水沟模板、钢轨急救器、轨矩拉杆中新运(山东)、槽型轨调轨支架、走行轨支墩、螺杆调节器、轨道精调器等产品。
